MULTI LAYER SWITCH - CISCO
.jpg)
Multi-layer switch (MLS) adalah perangkat jaringan yang beroperasi pada layer 2 (data link layer) dan layer 3 (network layer) dalam model referensi OSI. MLS memiliki kemampuan untuk memproses paket jaringan pada kedua lapisan tersebut, sehingga memungkinkan untuk mengoptimalkan kinerja jaringan dan meningkatkan efisiensi pengiriman data. Pada layer 2, MLS bekerja seperti switch konvensional dengan memutuskan paket berdasarkan alamat MAC (Media Access Control). Namun pada layer 3, MLS dapat melakukan routing paket berdasarkan alamat IP (Internet Protocol), sehingga memungkinkan untuk menghubungkan beberapa jaringan yang berbeda. Keuntungan dari penggunaan MLS adalah efisiensi pengiriman data yang lebih tinggi karena pemrosesan dilakukan pada level yang lebih tinggi, serta kemampuan untuk membatasi aliran data pada jaringan dan mengoptimalkan penggunaan bandwidth. Selain itu, MLS juga memungkinkan untuk melakukan keamanan jaringan dengan mengimplementasikan firewall dan VLAN (Virtual Local Area Network). Namun, perlu diingat bahwa penggunaan MLS memerlukan biaya yang lebih tinggi daripada switch konvensional karena kebutuhan hardware yang lebih besar dan kompleksitas konfigurasi. Selain itu, performa MLS juga tergantung pada kemampuan prosesor dan memori perangkat, sehingga perlu dipertimbangkan saat merancang jaringan.Langkah - Langkah Konfigurasi Multi Layer Switch :

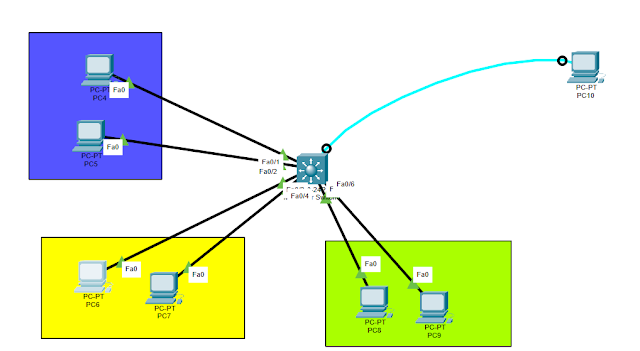

> Siapkan terlebih dahulu topologi seperti pada gambar di atas.> Gunakan Multi Layer Switch lalu hubungkan dengan setiap PC.> Dan siapkan juga 1 PC admin dengan menggunakan kabel console.
> Selanjutnya kita remote Switch 0 dengan menggunakan PC Admin, dan buka menggunakan Terminal.> Lalu kita akan menambahkan VLAN 100, VLAN 200, dan VLAN 300.> Lakukan seperti gambar di atas.
> Selanjutnya kita akan melakukan pengelompokkan interface mana saja yang akan masuk ke VLAN yang telah kita buat.> Lakukan perintah seperti gambar di atas.> Dan untuk melihat hasil pengelomppokkan, gunakan perintah do show vlan brief.
> Selanjut nya kita akan menambahkan IP Address pada tiap-tiap VLAN.> Lakukan seperti gambar di atas.
> Selanjutnya kita kembali ke mode global configuration.> Lalu kita berikan perintah ip routing (IP routing adalah proses mengirimkan paket data dari satu jaringan ke jaringan lain melalui perangkat jaringan seperti router atau switch yang memiliki kemampuan routing. Routing berfungsi sebagai mekanisme untuk memilih jalur terbaik yang dilalui oleh paket data dalam mencapai tujuan akhirnya).
> Selanjut nya kita akan melakukan uji coba.> Lakukan uji coba kepada tiap-tiap PC yang berbeda VLAN.> Jika sudah berhasil maka MLS (Multi Layer Switch) telah berhasil.
.jpg)
> Siapkan terlebih dahulu topologi seperti pada gambar di atas.
> Gunakan Multi Layer Switch lalu hubungkan dengan setiap PC.
> Dan siapkan juga 1 PC admin dengan menggunakan kabel console.
> Lalu kita akan menambahkan VLAN 100, VLAN 200, dan VLAN 300.
> Lakukan seperti gambar di atas.
> Lakukan perintah seperti gambar di atas.
> Dan untuk melihat hasil pengelomppokkan, gunakan perintah do show vlan brief.
> Lakukan seperti gambar di atas.
> Lalu kita berikan perintah ip routing (IP routing adalah proses mengirimkan paket data dari satu jaringan ke jaringan lain melalui perangkat jaringan seperti router atau switch yang memiliki kemampuan routing. Routing berfungsi sebagai mekanisme untuk memilih jalur terbaik yang dilalui oleh paket data dalam mencapai tujuan akhirnya).
> Selanjut nya kita akan melakukan uji coba.
> Lakukan uji coba kepada tiap-tiap PC yang berbeda VLAN.
> Jika sudah berhasil maka MLS (Multi Layer Switch) telah berhasil.
