Switch adalah sebuah perangkat jaringan yang berfungsi untuk menghubungkan beberapa perangkat komputer atau jaringan lokal (LAN) dalam sebuah jaringan yang lebih besar. Switch dapat memproses, mengarahkan, dan mengirimkan data antar perangkat dalam jaringan dengan menggunakan alamat MAC (Media Access Control) pada setiap perangkat.
Switch bekerja dengan cara membaca alamat MAC pada paket data yang diterima dari satu perangkat dan mengirimkan data tersebut hanya ke perangkat tujuan yang sesuai dengan alamat MAC tersebut, sehingga data yang ditransmisikan lebih efisien dan tidak mengganggu perangkat lain dalam jaringan.
Selain itu, switch juga dapat meningkatkan keamanan jaringan dengan memberikan konfigurasi VLAN (Virtual Local Area Network) sehingga perangkat-perangkat yang memiliki kepentingan yang sama dapat terpisah dari perangkat lainnya dalam jaringan. Hal ini dapat membantu dalam mengurangi risiko akses tidak sah dan meningkatkan kecepatan jaringan secara keseluruhan.
Langkah - langkah untuk menghubungkan PC 1 dengan PC lainnya dengan Switch :
1. Langkah pertama yang akan kita lakukan adalah buka cisco packet tracer. Jika sudah selanjutnya kita akan membuat sebuah topologi. Pertama kita akan menambahkan Swith, pilih Switch dengan tipe 2960.
2. Jika Switch sudah ditambahkan langkah selanjutnya adalah kita akan menambahkan PC. Disini saya akan menambahkan 10 PC.
3. Jika Switch dan PC sudah ditambahkan, langkah selanjutnya adalah kita akan menghubungkan semua PC ke Switch. Dengan cara menggunakan kabel Copper Straight-Through atau kabel LAN (Local Area Netwotk) atau kabel UTP (Unshield Twisted Pair).
4. Disini kita akan menghubungkan PC dengan Switch menggunakan kabel yang sudah kita pilih tadi, dengan cara klik kabel UTP lalu klik ke switch dan pilih di ethernet ke berapa lalu klik pada PC dan pilih ethernat yang tersedia pada PC.
5. Gambar di atas adalah topologi yang telah kita buat sebelumnya, untuk tata letak dan posisi nya itu opsional.
6. Selanjutnya kita akan menambahkan IP Address pada setiap PC agar bisa berkomunikasi satu sama lain. Klik PC lalu pilih Desktop lalu pilih IP Configuration, maka akan muncul tampilan seperti gambar di atas. Untuk IP Address yang akan kita tanamkan menggunakan IP kelas Cyaitu 192.168.126.2 alasan kenapa dimulai dari 2 karena 192.168.126.1 digunakan sebagai Gateway atau IP Routes nya. Dan untuk DNS Server tidak diisi karena kita tidak menggunakan internet kita hanya akan menghubungkan antara PC 1 dengan PC lainnya. Dan untuk PC yang lainnya juga ditambahkan IP seperti pada gambar di bawah ini.

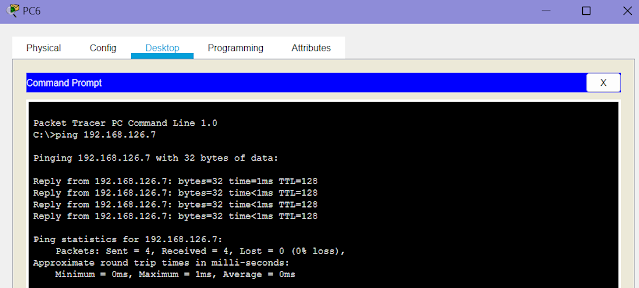

7. Setelah kita menanamkan IP pada setiap PC kita akan melakukan uji coba atau melakukan tes apakah PC sudah terhubung satu sama lain atau belum. Dengan cara klik PC yang akan kita uji coba lalu ke Dekstop lalu masuk ke Command Prompt. Ketik "ping" lalu masukkan IP Addres PC lain yang ingin kita tuju. Jika sudah seperti gambar di atas/di bawah maka PC sudah saling terhubugn satu sama lain.
